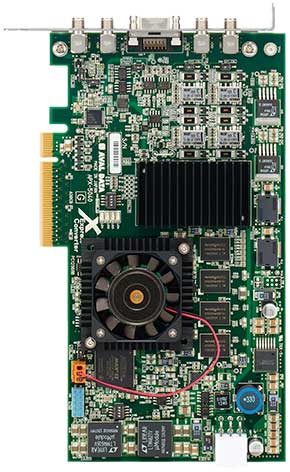

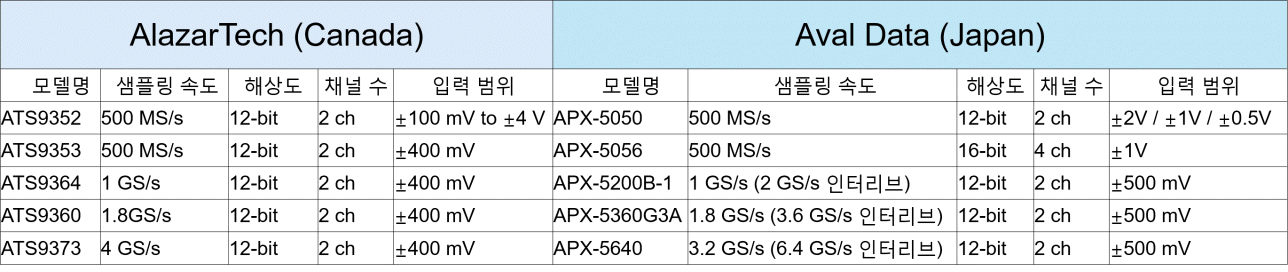

APX-5050 12bit, 500MHz 고속 샘플링, 2채널 A/D 변환보드 [Aval Global] 12bit / 500MHz샘플링의 고속 ADC를 사용 ±2V / ±1V / ±0.5V의 싱글 엔드 입력을 2ch 탑재 외부 트리거 입력, 외부 클럭 입력을 각 1ch 탑재 변동 주파수 입력 대응 범용 DI·DO을 각 4ch 탑재 범용 AO을 2ch 탑재 FIFO Memory로 DDR3-SDRAM(2Gbyte)을 탑재 내장 DMA컨트롤러를 사용하여 CPU을 거치지 않고 메모리 전송이 가능 FPGA데이터의 Update기능 탑재 PCI Express 2.0(Gen2)5.0GT/s×8대응 |
|
| Application |
Optical Coherence Tomography (OCT) Ultrasonic & Eddy Current NDT/NDE RF Signal Recording & Analysis Terabyte Storage Oscilloscope High-Resolution Oscilloscope Spectroscopy Multi-Channel Transient Recording |
|
| Download |
|
|
Product Info
| 모델명 | APX-5050 |
| 입력 채널 | 싱글 엔드 2ch |
| 샘플링 클락 | 500MHz (*Note) |
| 해상도 | 12bit |
| 샘플링 타임 | 2.5ns(min) |
| 샘플링 수 | 256M워드/1ch |
| 입력 레인지 | ±2V±1V±500mV |
| 입력 임피던스 | 50Ω |
| 트리거 | 외부 트리거/아날로그 계기/소프트웨어 구동/DI트리거 (FPGA의 다양한 트리거 모드를 지원) |
| 메모리 | DDR3-SDRAM(2G바이트) |
| FPGA | LSI: EP4SGX180HF35C2N(ALTERA) 트리거 종류: 내부 트리거(아날로그 트리거), 외부 트리거 소프트 트리거, DI트리거 아날로그 트리거 : 에지(Edge) 레벨 및 펄스 트리거 포지션: 전/후 딜레이 사용자 로직: 공간 커스텀 가능 |
| 외부 클럭 | 입력(PPL사용 시): 5MHz, 100MHz 입력(다이렉트 입력): 500MHz, 1000MHz |
| DA Circuit | 출력 수: 2ch 해상도: 16bit 출력 범위: -4V+4V |
| 시스템 bus | PCI-Express2.0(Gen2)5.0GT/s× 8 |
| 전원 | +12V±9%3.57A(45W) |
| 동작 환경 | 온도 0~50℃, 습도 35%~85%(무 결로) |
| 치수 | 192.65mm× 111.15mm패널 너비 20mm(돌출 부 제외) |
| 중량 | 232g |
| 대응 OS | Windows7/8각 32bit/64bit에 대응 |
| 환경 대응 | RoHS |
비고)
– 기재된 사양 및 외관은 예고없이 변경되는 경우가 있습니다.
– 전원은 돌입 전류를 포함하고 있지 않습니다.
– 500MHz에서 샘플링 시 Glitch로인해 Bit error가 발생할 가능성이 있습니다. 상세 내용은 영업부에 문의 바랍니다.
– 올바른 제품 사용을 위해 사용 전에 반드시 사용 설명서를 읽고 제품 보증 범위 내에서 사용하십시오.
