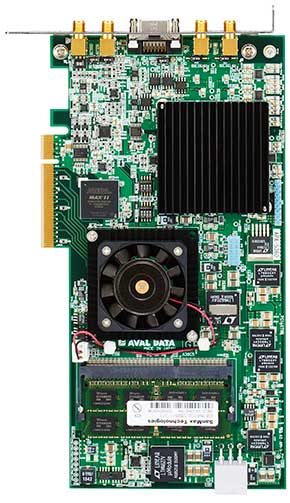

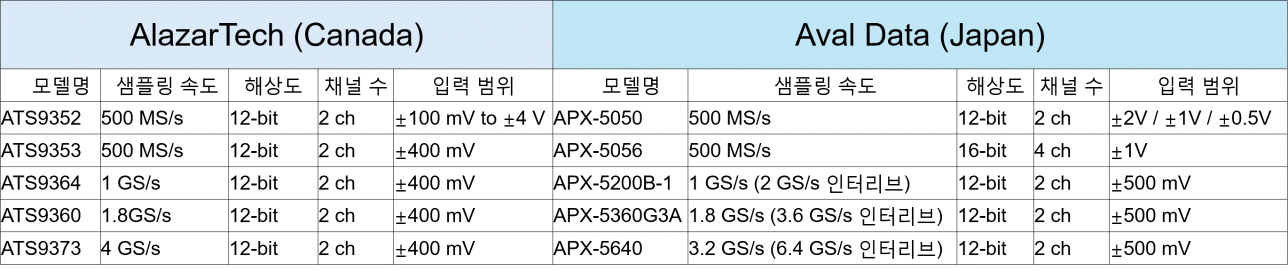

APX-5200B-1 12bit / 1GSps 2채널(동기) 고속 샘플링 A/D 변환보드 12bit/1GSps샘플링의 고속 ADC를 사용 ±0.5V의 싱글 엔드 입력을 2Ch에 연결 2Ch 동기(Synchronous) 샘플링 2GSps, 12bit, 1ch의 인터리브(interleave) 모드 고속 샘플링에 대응 2ch아날로그 출력 기능(PC메모리 사용에서 임의의 포인트 수)탑재 각 1Ch의 외부 트리거 입력, 외부 클럭 입력 각 4Ch의 범용DI·DO FIFO Memory로 DDR3-SDRAM(8GByte)을 탑재 FPGA처리 커스터마이징 가능 PCI Express 2.0(Gen2)5.0GT/s×8 대응 |
|
| Application |
Optical Coherence Tomography (OCT) Ultrasonic & Eddy Current NDT/NDE RF Signal Recording & Analysis Terabyte Storage Oscilloscope High-Resolution Oscilloscope Spectroscopy Multi-Channel Transient Recording |
|
| Download |
|
|
Product Info
| 모델명 | APX-5200B-1 |
| 입력 채널 | 싱글 엔드 2ch (인터리브(interleave)시 : 싱글 엔드 1ch) |
| 해상도 | 12bit |
| 샘플링 클락 | 주파수 범위: 150MSps, 1GSps (인터리브(interleave)시: 2GSps) 주파수 분해 능력: 개별 (※1, ※2) |
| 샘플링 타임 | 1ns(min)(인터리브(interleave)시: 0.5ns(min) |
| 샘플링 수 | 2G워드/2ch, 4G워드/1ch |
| 입력 레인지 | ±0.5V |
| 입력 임피던스 | 50Ω |
| 아날로그 대역 | 900MHz(-3dB) |
| 입력 연결기 | SMA커넥터 |
| 트리거 | 외부 트리거/아날로그 계기/소프트웨어 구동 |
| 외부 클럭 | 입력(PPL사용 시): 5MHz ~ 100MHz 입력(다이렉트 입력): 500MHz ~ 1000MHz |
| 외부 트리거 | 입력: LVTTL엣지(Edge) 검출(반전 가능) |
| SNR | 59.41dB |
| SINAD | 59.17dB |
| ENOB | 9.53bit |
| SFDR | 72.18dB |
| 메모리 | DDR3-SDRAM(8G바이트) |
| FPGA | 5SGXMA3K1F40C2N(ALTERA사제) 트리거 종류: 내부 트리거(아날로그 트리거), 외부 트리거 소프트 트리거 아날로그 트리거: 에지(edge) 펄스 트리거 포지션: 전/후 딜레이 |
| 범용 AO | 출력 수: 2ch 해상도: 16bit 출력 레인지:-4V+4V |
| 시스템 bus | PCI Express2.0(Gen2)5.0GT/s× 8 |
| 전원 | +12V/3.3A(39.6W) |
| 동작 환경 | 온도 0~45℃, 습도 35%~85%(무 결로) |
| 치수 | 212.5mm× 111.15mm패널 너비 20mm(돌출 부 제외) |
| 중량 | TBD |
| 대응 OS | Windows7/8/10각 32bit/64bit에 대응 |
| 소프트웨어 개발 키트 | Windows:AWP-ADCSDK2-01 Linux:ALP-5200-01 |
| 평가 툴 | AWP-ADCTOOL-01 |
| LabView VI샘플 | AWP-ADCLV-01 |
| 환경 대응 | RoHS |
※1: 보드에 탑재된 25MHz의 기본 클럭으로 지정되어있습니다.
※2: 설정 가능한 샘플링 속도에 제약이 있습니다.본 제품은 Xeon E5 V3시리즈 프로세서를 탑재한 일부 Workstation(PC)에서 올바르게 인식되지 않습니다.
자세한 내용은 영업부: sales@aval-global.com으로 문의 주세요.
※2: 설정 가능한 샘플링 속도에 제약이 있습니다.본 제품은 Xeon E5 V3시리즈 프로세서를 탑재한 일부 Workstation(PC)에서 올바르게 인식되지 않습니다.
자세한 내용은 영업부: sales@aval-global.com으로 문의 주세요.
비고)
– 기재된 사양 및 외관은 예고없이 변경되는 경우가 있습니다.
– 전원은 돌입 전류를 포함하고 있지 않습니다.
– 올바른 제품 사용을 위해 사용 전에 반드시 사용 설명서를 읽고 제품 보증 범위 내에서 사용하십시오.
– 기재된 사양 및 외관은 예고없이 변경되는 경우가 있습니다.
– 전원은 돌입 전류를 포함하고 있지 않습니다.
– 올바른 제품 사용을 위해 사용 전에 반드시 사용 설명서를 읽고 제품 보증 범위 내에서 사용하십시오.
